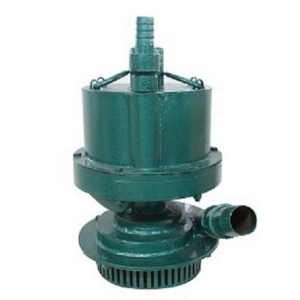

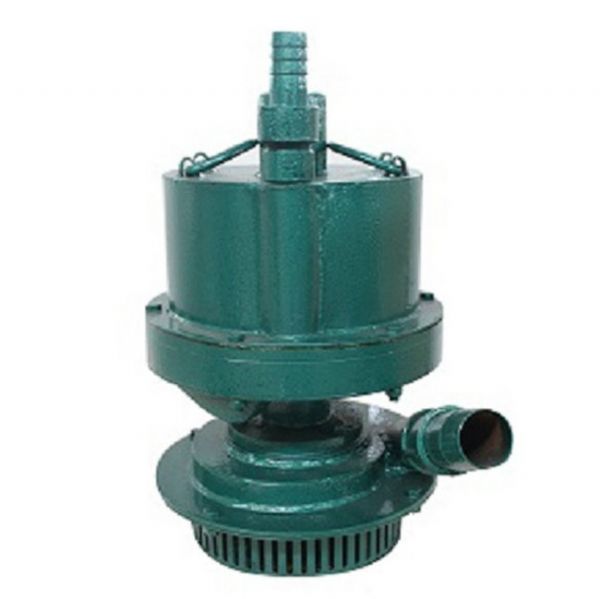

FQW型（原FWQB型）礦用風動潛水泵
★產品說明：
　　FQW型礦用風動潛水泵（原BQF、FWQB型）是我公司自行研制開發的一種新產品，本產品采用轉子與泵體同軸聯結的機械產品，采用立式機構、下泵式。執行標準：Q/JNAT001-2010。煤礦用風動潛水泵結構緊湊，移動、裝拆、維修方便。泵體渦道采用節能水力模型，葉輪特殊設計。該水泵具有排污水能力強，流量大，揚程高等優點。FQW型系列水泵適用于含有瓦斯與煤塵爆炸危險場所排水作業，可廣泛用于煤礦井下任何作業面，輸送含有煤粉，泥沙顆粒的地下水，使用安全、可靠，并有效地改善現場空氣質量。
★FQW型特點：
　　FQW型（原BQF型）礦用風動潛水泵，以壓縮空氣為動力，采用離心泵結構形式。具有體積小，重量輕，結構簡單，安裝維修方便，在含有瓦斯與煤塵的礦井中使用安全可靠，是一種先進的風動排水設備。
★產品使用環境條件：
　　a) 周圍空氣中含有瓦斯和煤塵；
　　b)氣壓為（0.4-0.7）MPa；
　　c)水的pH值在4~10的范圍內；
　　d)水中含固體雜質的體積比超過2% ；
　　e)水的密度不超過1.1*103kg/m3
　　f)工作環境溫度（5~40）℃
★產品結構與工作原理：
　　礦用風動潛水泵主要是泵體，氣馬達和過流等三部分組成。
　　1、泵體部分：分上、下兩腔，中間用密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使高壓氣、水分別進入上、下兩只密封圈內壁，使其內漲，增強密封效果。
　　2、氣馬達部分：由轉子，渦輪，上下氣缸，軸承等組成。以壓縮空氣為動力，沖擊渦輪推動轉子高速運轉作功。
　　3、過流部分：由水輪，泵蓋吸口，泵座等組成。水輪裝在殼體下腔轉子軸上，壓縮空氣從進氣口送入，轉子運轉帶動水輪，水輪里的水在離心力的作用下，壓入殼體出水渦道，順出水管排出。
★特點：
　　FQW/W型（原FWQB型）礦用風動潛水泵土突破了以往舊的設計思想，采用風動渦輪傳動，壓縮空氣為動力的新型潛水泵，克服了老式風泵噪音大、耗風量大、效率低的特點。廣泛適用于礦山的井巷開拓、豎井井筒施工和地下峒室的排水施工，其特點：
　　1、 噪音小，保持在40分貝以內；
　　2、耗風量小，效率高；
　　3、體積小。重量輕，機構緊湊，便于移動；
　　4、使用壽命長，易損件少，便于維修。
★型號說明:
　　FQ  ①  ②-③/④   ⑤
　　FQ: FQ:礦用風動潛水泵
　?、? 輸送介質代號：w污水（清水不注）
　　②: 額定流量m3/h
　?、? 額定揚程
　?、? 型式代號：W:渦流式（葉片式不注）
　?、? 水輪型式特征代號：K：開式（閉式不注）
　　型號示例：FQW20-40/W  FQW為代表輸送介質為污水的礦用風動潛水泵;額定流量是20立方米每小時，額定揚程這40米，泵型式為渦輪為閉式（水輪）。本產品屬于風動工具，定名為礦用風動潛水泵。
